Skrinka 4-kanálového merača úrovne analógového signálu 1LM084

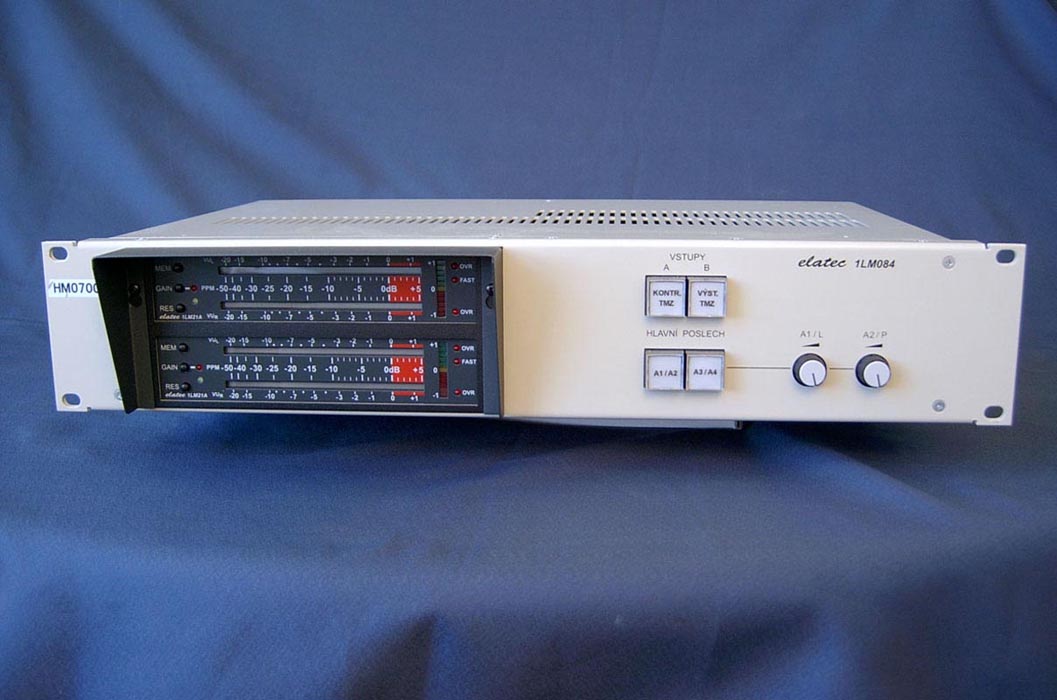

Skrinka 4-kanálového merača úrovne 1LM084 slúži na pohodlné monitorovanie 4-kanálového analógového zvuku. Obsahuje dva merače úrovne 1LM21AH s 201-prvkovými stupnicami a s korelátormi, reléové prepínače, regulátory úrovne posluchu a sieťový napájač. Pomocou velkoplošných presvetlovacích tlačidiel je možné prepínať medzi dvomi skupinami vstupov A, resp. B. Zvolené štyri kanály sa (ako dva stereofónne páry) zobrazujú na dvoch meračoch úrovne.

Zároveň sa tieto signály cez výstupný prepínač privádzajú na hlavné a pomocné stereofónne posluchové výstupy. V hlavných výstupoch sú zaradené dva regulátory úrovne posluchu. Výstupný prepínač umožňuje zameniť vzájomne dvojicu kanálov, ktoré sa vedú na hlavný a pomocný výstup, ovláda sa pomocou veľkoplošných presvetlovacích tlačidiel. Základný stav je: vstupná skupina A, kanály 1. a 2. idú na hlavný posluch, kanály 3. a 4. na pomocný posluch. Tento stav je indikovaný zelenými LED diódami v tlačidlách. Po zapnutí sa navolí základný stav, v základnom stave je aj reléová časť bez napájania. Navolenie vstupov skupiny B, a tiež zámena výstupov sú indikované červenou LED diódou v príslušnom tlačidle.

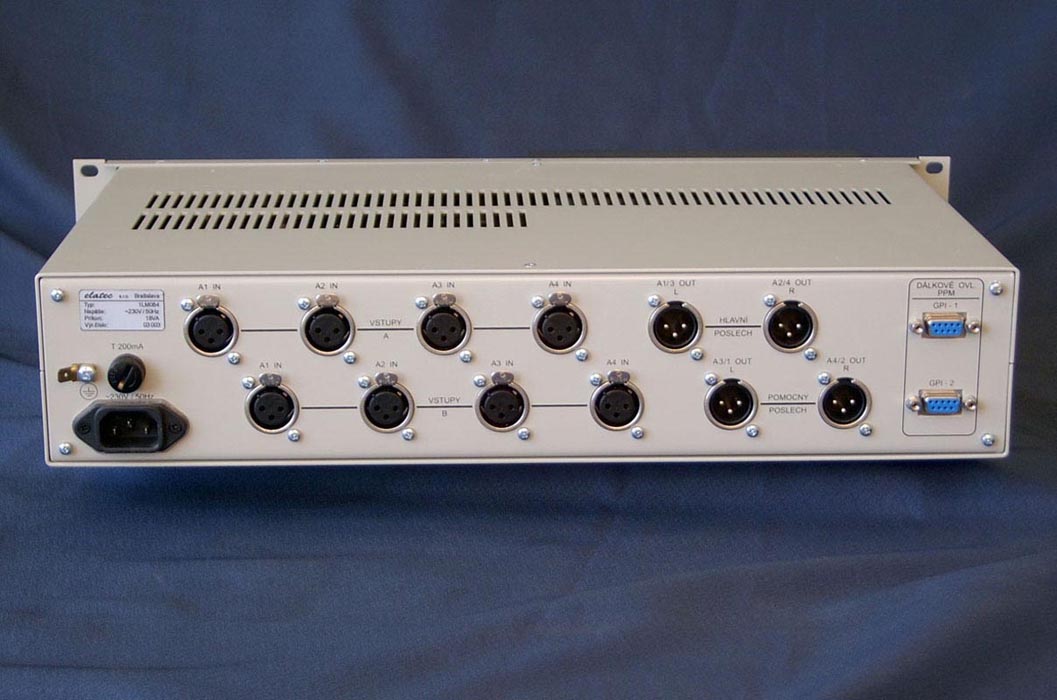

Vstupy aj výstupy sú symetrické, na XLR-konektoroch, ktoré sú umiestnené na zadnom paneli 1LM084. Merače
úrovne 1LM21AH sú v skrinke 1LM084 umiestnené nad sebou, poradie kanálov na stupniciach je 1. ÷ 4 (zhora nadol).
Napájanie je 230V~ /50Hz. Možnosť uchytenia do 19“ systému, výška 2RU. Skrinka meračov úrovne má výmenné
tienidlo. Diaľkové ovládanie 1LM21AH je vyvedené na 9-pól. D-Sub zásuvky na zadný panel 1LM084.

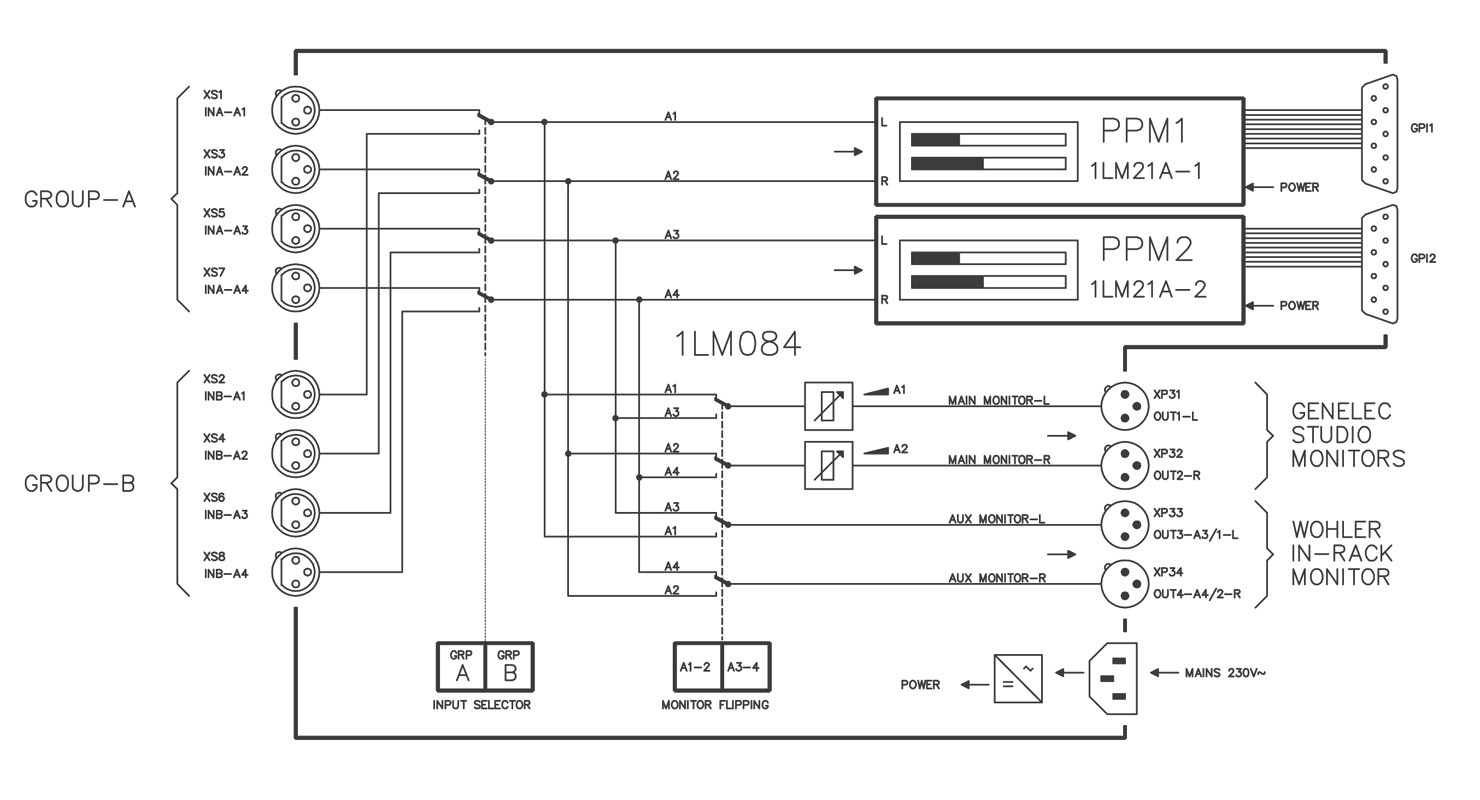

Bloková schéma:

1LM084 bolo vyvinuté pre potreby Českej televízie Kavčí hory

Zákaznícka dokumentácia + bloková schéma 1LM084 (75kB)  -

Skrinka 4-kanálového monitorovacieho systému 1LM184

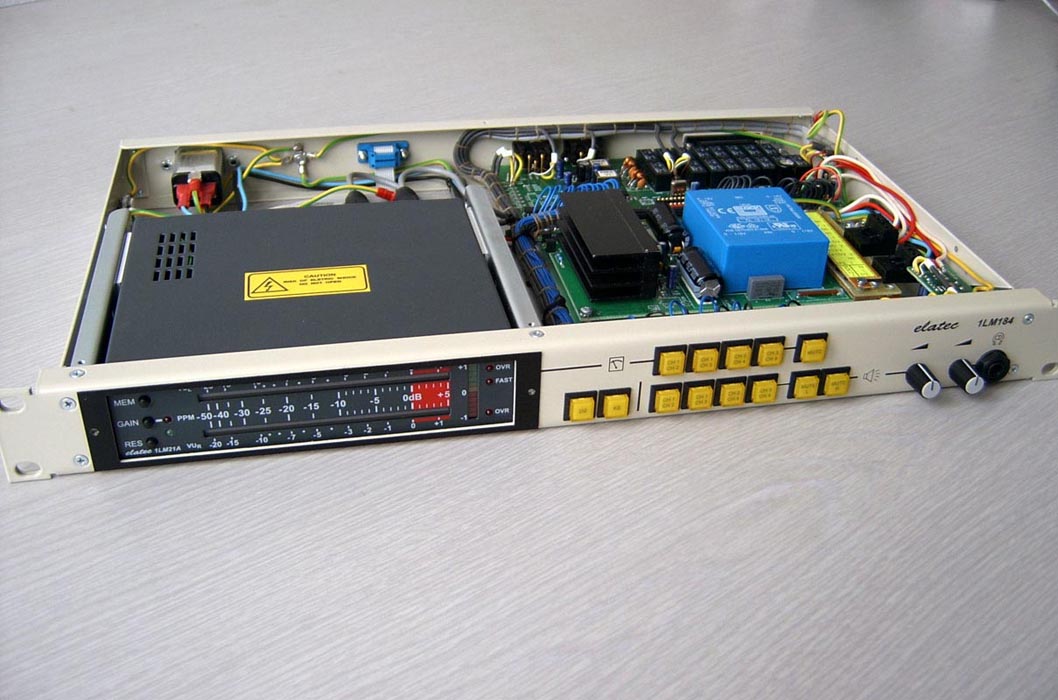

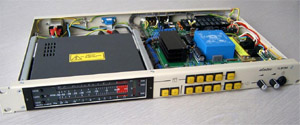

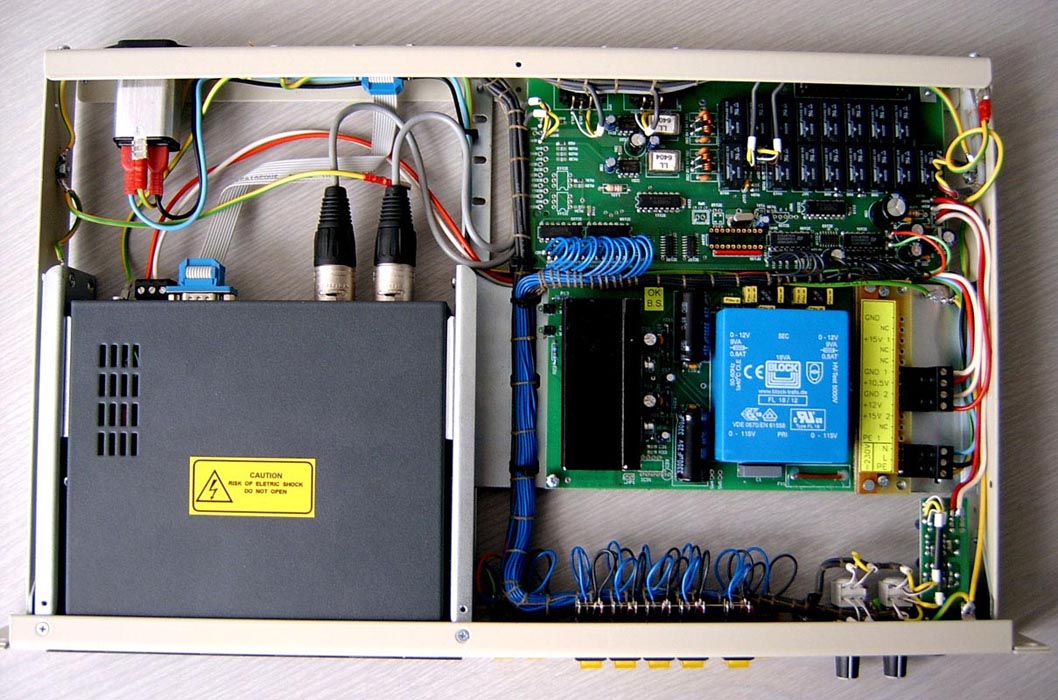

Skrinka 4-kanálového monitorovacieho systému 1LM184 slúži na pohotové vyhodnotenie 4-kanálového analógového zvuku. Obsahuje 2-kanálový merač úrovne 1LM21AH s 201-prvkovými stupnicami a s korelátorom, reléové prepínače, pasívnu reguláciu úrovne posluchu a slúchadlový zosilňovač. Pomocou presvetľovacích tlačidiel je možné prepínať medzi dvomi skupinami vstupov A, resp. B. Zvolená kombinácia dvoch kanálov sa zobrazí na merači úrovne. Zároveň je možné nezávisle zo zvolenej skupiny navoliť presvetľovacími tlačidlami inú kombináciu 2 signálov na stereofónny posluchový výstup a súčasne ich monitorovať na slúchadlovom výstupe so samostatnou reguláciou hlasitosti. Regulácia úrovne posluchu je v oboch kanáloch súčasne. Základný stav po zapnutí: vstupná skupina A, kanály 1. a 2. idú na indikátor a súčasne aj na posluch. Tento stav je indikovaný rozsvietenými LED diódami v tlačidlách. Navolenie vstupov skupiny B sa realizuje zatlačením príslušného tlačidla a rozsvietením jeho LED diódy. Tlačidlom  MUTE sa zatlmia signály na vstupe indikátora. Tlačidlami MUTE R,L je možné okamžité zatlmenie kanálov v posluchovej ceste (neovplyvňuje sa úroveň na slúchadlovom výstupe). Súčasťou objednávky môže byť aj požiadavka na zmenu názvov v  presvetľovacích tlačidlách.

Symetrické vstupy sú privedené cez 25 pólovú zásuvku D-SUB, symetrické výstupy pre posluch sú na XLR konektoroch umiestnených na zadnom paneli 1LM184. Slúchadlový výstup je cez jack 6,3. Možnosť uchytenia do 19“ systému, výška 1RU, výmenné tienidlo. Diaľkové ovládanie 1LM21AH je vyvedené na 9-pól. D-SUB zásuvky na zadnom paneli 1LM184.

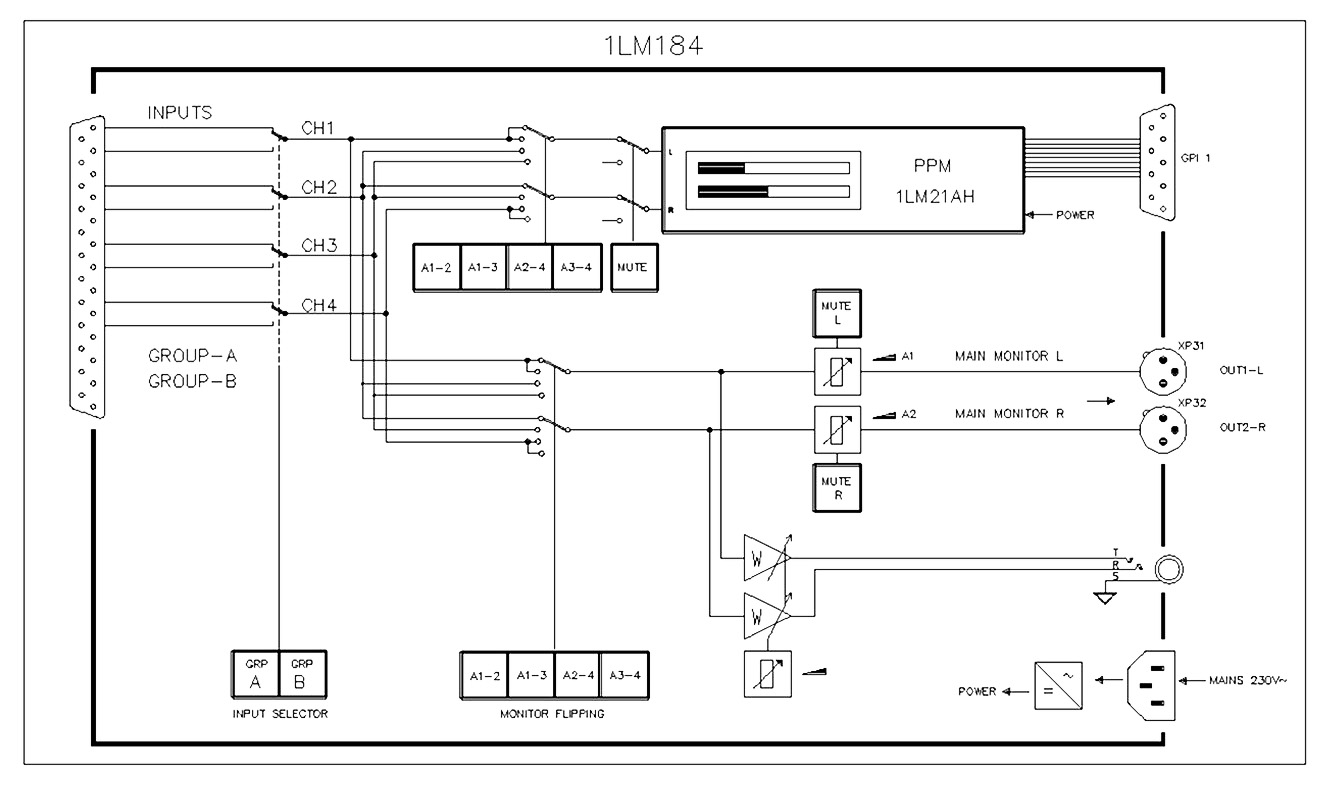

Bloková schéma:

1LM184 bolo vyvinuté pre potreby Českej televízie Kavčí hory

Zákaznícka dokumentácia + bloková schéma 1LM184 (75kB)  -
