ANALÓGOVÉ MERAČE LED-ové  -  1LM153AH, 1LM153AV

(PEAK PROGRAMME METERS)

NOVÝ VÝROBOK

Merač úrovne analógového signálu (indikátor) s korelátorom 1LM153AH resp. 1LM153AV meria úroveň a fázu stereofónneho zvukového signálu. Je vhodný najmä pre profesionálne aplikácie pri zázname a vysielaní zvuku. Zariadenie je nastavené pri výrobe a nemá vonkajšie kalibračné prvky pre bežnú údržbu. Pracovné módy sa nastavujú internými DIP prepínačmi, tlačidlami a diaľkovým ovládaním GPI.

1LM153Ax sa vyrába vo vyhotovení s vertikálnou (1LM153AV) alebo horizontálnou (1LM153AH) stupnicou. Prístroj je napájaný z externého nestabilizovaného napájača 12V/1400mA (je súčasťou príslušenstva).

Mechanické upevnenie:

• stolné aplikácie
• otočné uchytenie na stojan (SWING)
• na 19“/2RU panel - platí len pre horizonálne vyhotovenie 1LM153AH (1ks, resp. 2ks symetricky voči stredu)

Merač úrovne 1LM153Ax zodpovedadá norme IEC 268-10 a IRT 3.6.

Bloková schéma, mech.rozmery 1LM153Ax -
Technická špecifikácia 1LM153Ax -

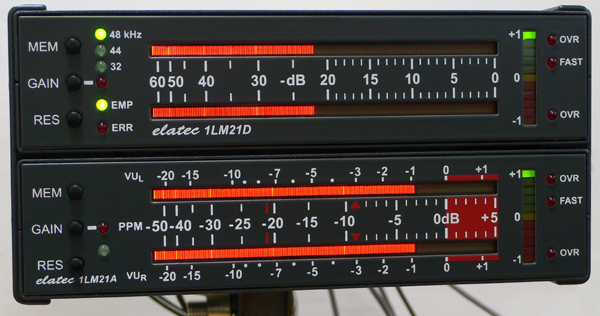

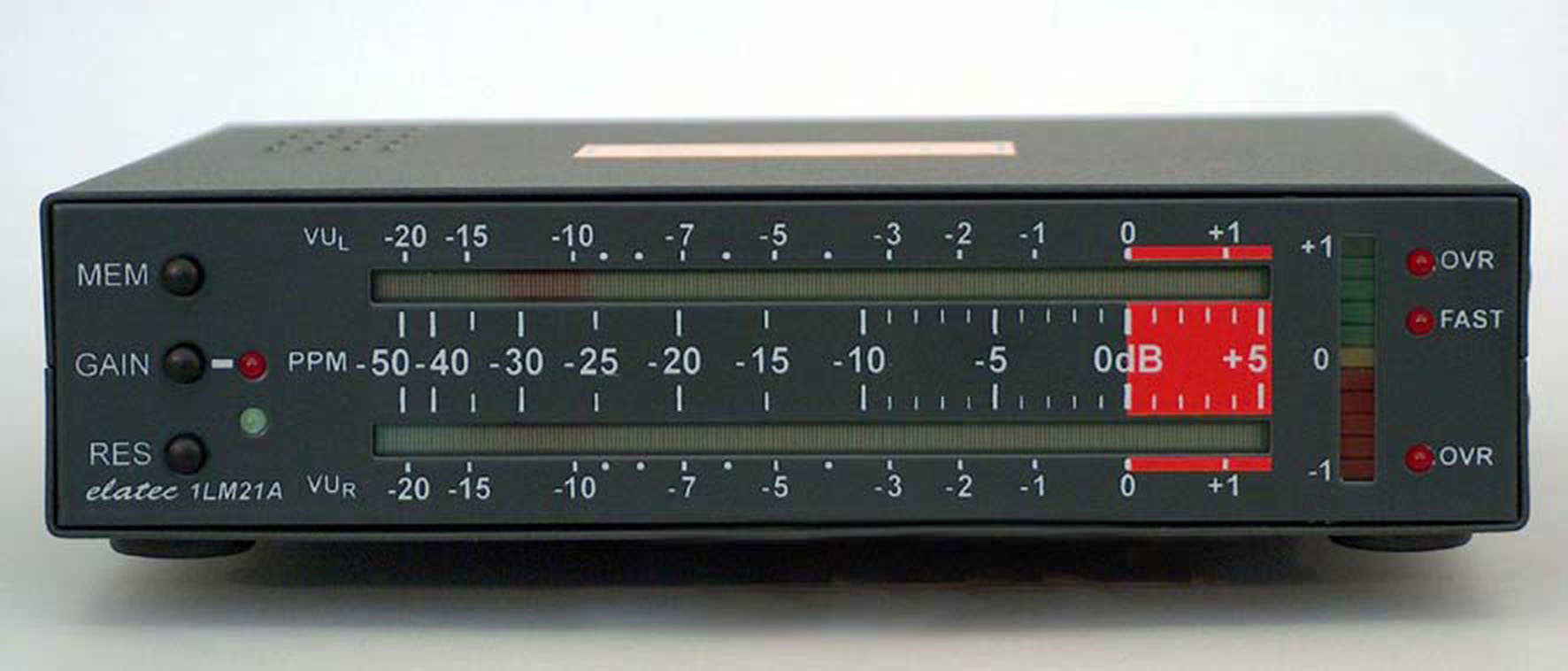

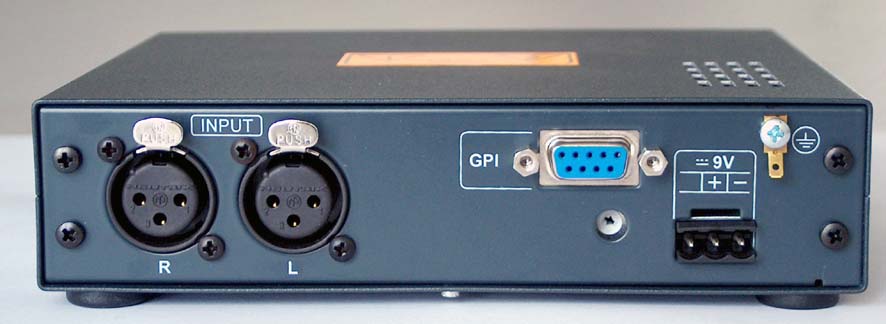

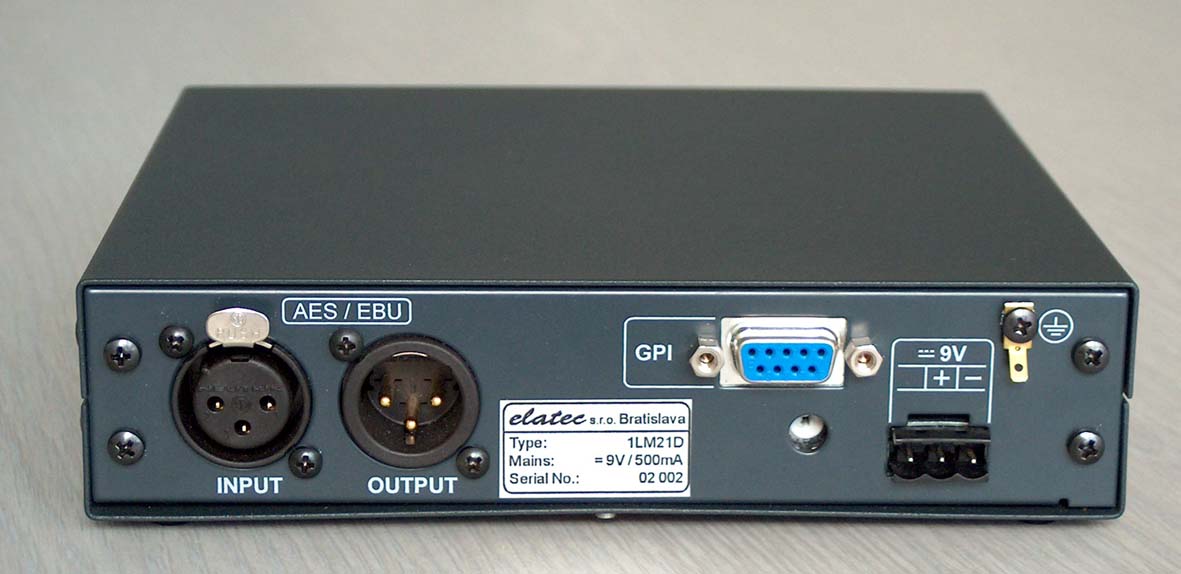

ANALÓGOVÉ MERAČE PLAZMOVÉ  -  1LM21AH, 1LM21AV

(PEAK PROGRAMME METERS)

Merač úrovne analógového signálu (indikátor) s korelátorom 1LM21AH resp. 1LM21AV meria úroveň a fázu stereofónneho zvukového signálu. Je vhodný najmä pre profesionálne aplikácie pri zázname a vysielaní zvuku. Zariadenie je nastavené pri výrobe a nemá vonkajšie kalibračné prvky pre bežnú údržbu. Pracovné módy sa nastavujú internými DIP prepínačmi, tlačidlami a diaľkovým ovládaním GPI. Zmena operačných módov - vnútornými DIP prepínačmi (vyžaduje odborný zásah použivateľa).
Možnosť nastavenia standby modu (umožňuje šetrenie displeja)

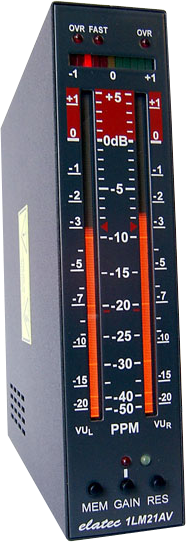

1LM21Ax sa vyrába vo vyhotovení s vertikálnou (1LM21AV) alebo horizontálnou (1LM21AH) stupnicou. Prístroj je napájaný z externého sieťového adaptéra =9V/1400 mA

Mechanické upevnenie:

• stolné aplikácie
• otočné uchytenie na stojan (prevedenie „stand alone“)
• na 19“ 1RU panel - platí len pre horizonálne vyhotovenie 1LM21AH (panel sa vyrába pre jeden, resp. dva samostatné 1LM21AH, uchytenie symetricky voči stredu)

Merač úrovne 1LM21Ax zodpovedadá norme IEC 268-10 a IRT 3.6.

Bloková schéma, mech.rozmery 1LM21Ax -

Katalógový list 1LM21 - english version (3MB)  -

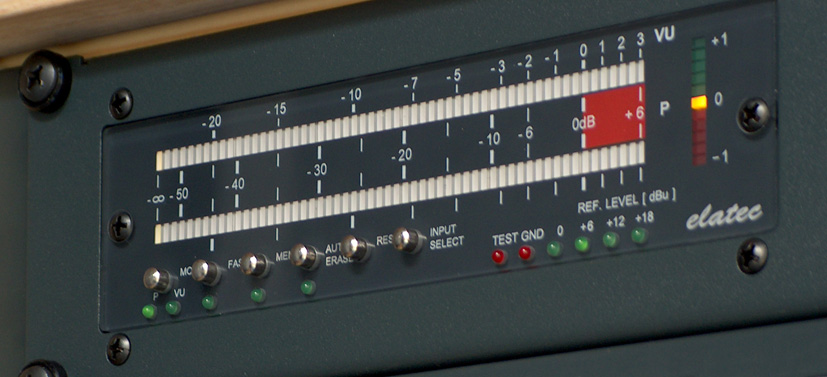

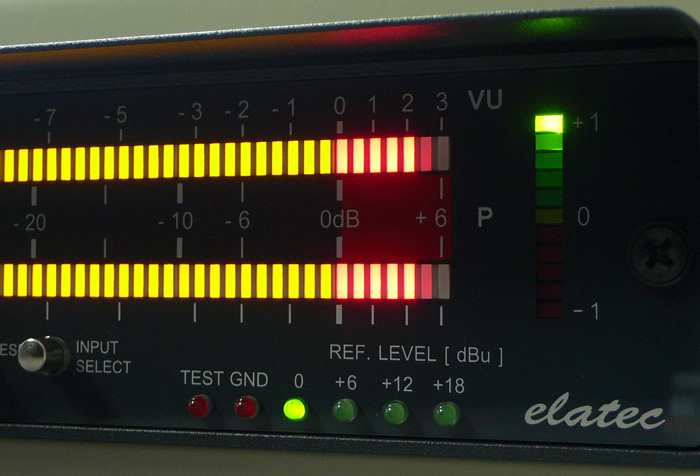

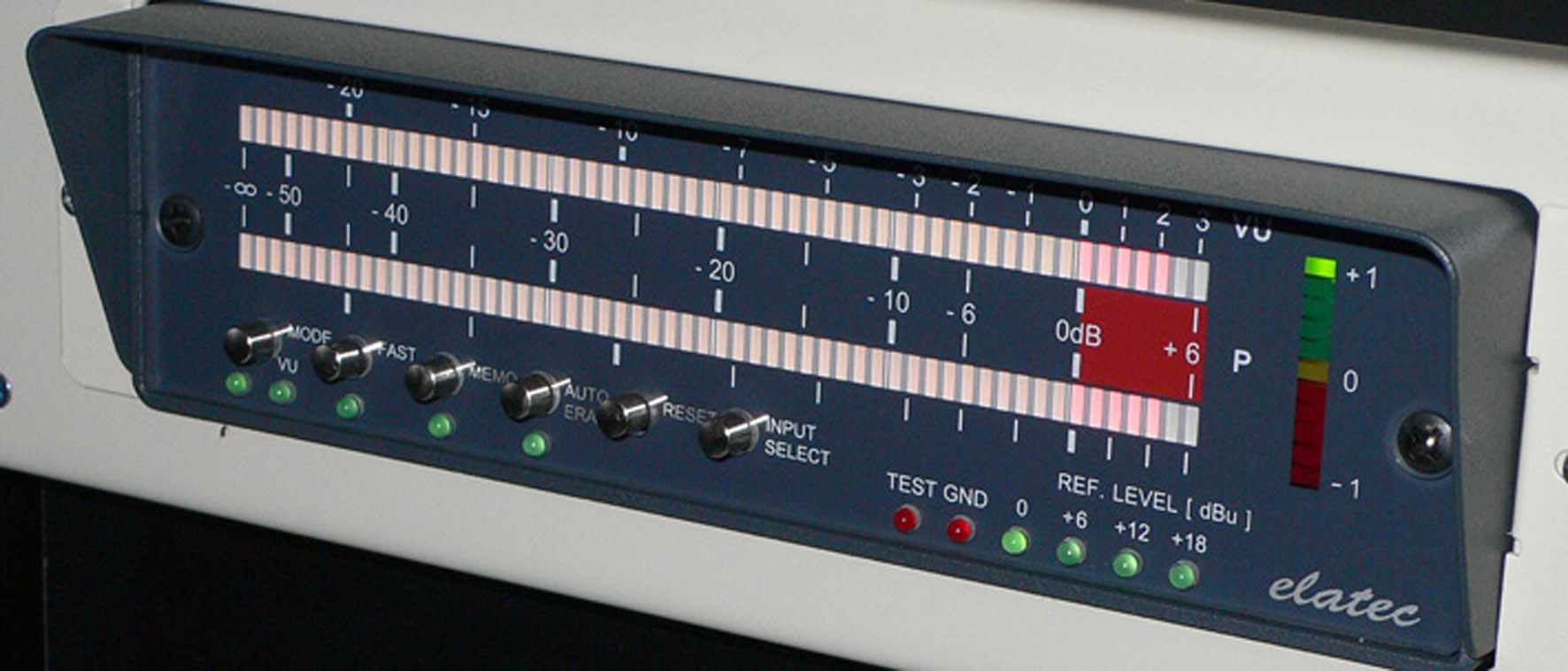

LED-ový merač úrovne 1LM562Exx - ZASTAVENÁ VÝROBA

Merač úrovne analógového signálu s korelátorom 1LM562Exx je určený na kontrolu hlavných parametrov zvukového signálu. Jeho úroveň a vzájomný fázový posun je zobrazovaný dvojitou LED stupnicou. Moderné obvodové riešenie umožňuje vysokú presnosť elektronicky generovaných stupníc pre VU i PEAK módy indikácie.

Jednotlivé funkcie sa nastavujú tlačidlami umiestnenými na čelnom paneli prístroja, alebo diaľkovým ovládaním.

Zobrazovacie módy:
VU, PEAK, VU + PEAK ( hodnota PEAK je zobrazovaná s vyšším jasom).
Automatické alebo manuálne nulovanie maximálnej hodnoty.

Funkčné vlastnosti:

• prepínanie citlivosti vstupov tlačidlom INPUT SELECT
• voľba módu indikácie COMBINED/PEAK/VOLUME pomocou tlačidla MODE
• voľba nábehovej časovej konštanty tlačidlom FAST
• voľba funkcie pamäti maximálnej hodnoty tlačidlom MEMO s indikáciou navoleného stavu
• automatické mazanie pamäti tlačidlom AUTO ERASE s indikáciou navoleného stavu
• indikácia úrovne je realizovaná dvojitým stĺpcom 56 LED diód (50x žltá, 6x červená), pričom prvá LED dióda svieti trvale a zobrazuje zapnutý stav merača.

Merač úrovne sa vyrába v nasledovných prevedeniach:

1. Modely obsahujúce vlastný napájač pre pripojenie na sieť 230V.

• 1LM562ES – voľne stojace zariadenie s možnosťou upevnenia na držiak. Pripojenie pomocou D-SUB 25p
• 1LM562EST – ako 1LM562ES, upravená stupnica pre telekomunikácie
• 1LM562ECS - voľne stojace zariadenie s možnosťou upevnenia na držiak. Pripojenie pomocou 2x XLR female
• 1LM562EPS – upevnenie na paneli 19“ / 2RU. Pripojenie pomocou D-SUB 25p
• 1LM562EPCS - upevnenie na paneli 19“ / 2RU. Pripojenie pomocou 2x XLR female
• 1LM562EDS – prevedenie s oddeleným displejom od samotného prístroja. Montáž displeja na panel. Prepojenie medzi displejom a skrinkou merača káblom 50cm.

2. Modely vyžadujúce externé napájanie +5V/0,6A, +-15V/0,1A.

• 1LM562E - voľne stojace zariadenie s možnosťou upevnenia na držiak. Pripojenie pomocou D-SUB 25p
• 1LM562EP - upevnenie na paneli 19“ / 2RU. Pripojenie pomocou D-SUB 25p

Súčasťou merača úrovne 1LM562Exx je indikátor korelácie stereofónneho signálu
Zariadenie je nastavené pri výrobe a nemá vonkajšie kalibračné prvky

Merač úrovne 1LM562Exx zodpovedadá norme IEC 268-10 a IRT 3.6.
